Contineo tactus

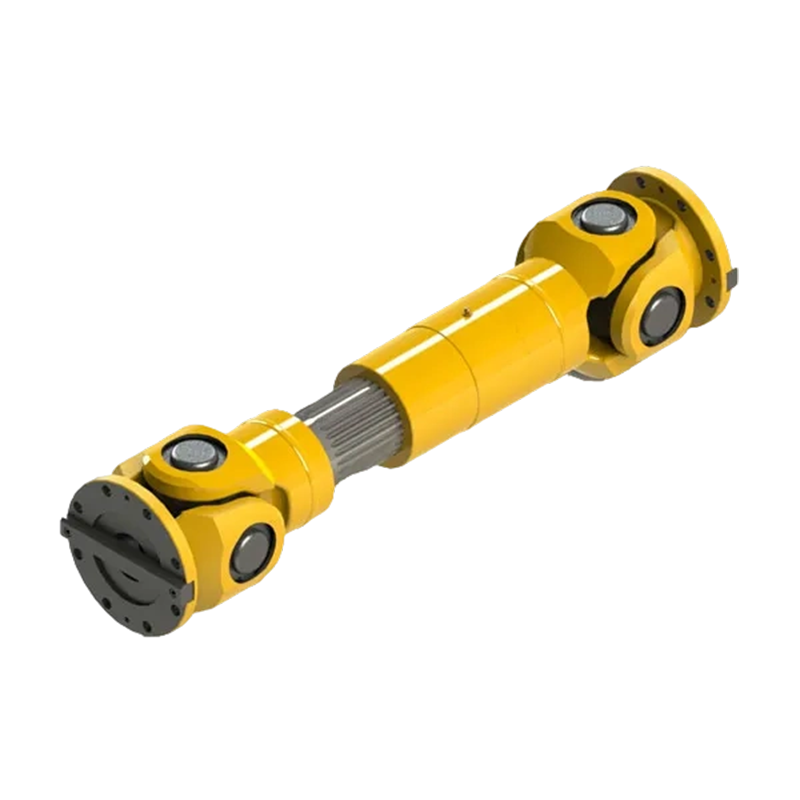

SWC-BH vexillum evolutionis iuncta coniunctio universalis
SWC-BH Standard Telescopic Coniunctionem universalem iuncta potestas efficiens et versatilis solutionis transmissionis est specialiter destinata ad tradendum magnum torquem inter spicula deflexionum angularium. Core eius in unica structura telescopica posita est, quae sinit eam molliter compensare axialem obsessionem et accommodare ad misalignment angularem significantem, efficaciter minuere onus accentus in apparatu connexo et amplificare fidem totius systematis transmissionis. Haec productorum series fabricatur utendi praecisione technologiae technologiae, cum altissimis structuris viribus ac diuturnitate. Aureus nominalis eius capacitas afferens ad 1000 kN·m pertingere potest, quae variis provocationibus durae industriae occurrere potest. Cum vincula tradendi potestatem complexam construendi, haec gravia-officium compages iuncta est saepe cum componentibus, ut Nylon Apparatus Copulatio vel Nylon Sleeve Gear Copulatio, ut definita et stabilis potentia sub diversis condicionibus operantibus output curet.
Vexillum SWC-BH telescopicum universale iuncta iuncta stricte sequitur signa industriae in productione et habet excellentiam convenientiam et constantiam. In clavibus agrorum industrialium usus est late sicut metallurgia, fodienda, industria, et tractatio materiae. Eius indoles facile instituere et conservare potest signanter minuere operas inceptorum et apparatum temporis minuendi, cautiones ad continuam operationem gravium machinarum comparando..
- Morbi condimentum
- Nuntius mitte
ARTI PARAMETERS

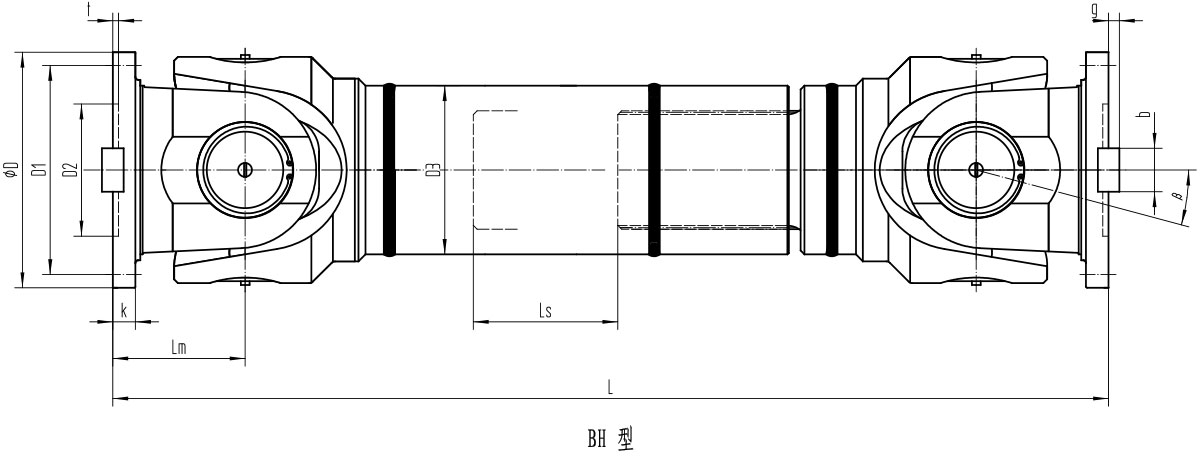

Praecipuae parametri et praecipuae dimensiones BH normae expansionis universalis copulationis iunctae sunt
| Type | gyrationis Diameter D/mm | Nominal torque Tn/kN·m | Lassitudine torques Tf/kN·m | Perferens vitam factor L | Axis Anglus β/(°) | Expansion contractum quantitas Ls/mm | Dimension/mm | Momentum inertiae ego/kg·m² | Mass m/kg | |||||||||||
| L min | D₁ (jS11) | D₂ (H7) | D₃ | L m | n×φd | k | t | b (h9) | g | L min | Auge 100mm | L min | Auge 100mm | |||||||
| SWC100BH | 100 | 2.5 | 1.25 | 5.795×10 -4 | ≤25 | 55 | 405 | 84 | 57 | 60 | 55 | 6×φ9 | 7 | 2.5 | - | - | 0.004 | 0.0002 | 6.1 | 0.35 |
| SWC120BH | 120 | 5 | 2.5 | 4.641×10 -3 | ≤25 | 80 | 485 | 102 | 75 | 70 | 65 | 8×φ11 | 8 | 2.5 | - | - | 0.011 | 0.0004 | 10.8 | 0.55 |
| SWC150BH | 150 | 10 | 5 | 0.51×10 -1 | ≤25 | 80 | 590 | 130 | 90 | 89 | 80 | 8×φ13 | 10 | 3 | - | - | 0.042 | 0.0016 | 24.5 | 0.85 |
| SWC180BH | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 100 | 840 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.175 | 0.007 | 70 | 2.8 |
| SWC200BH | 200 | 36 | 18 | 1.115 | ≤15 | 110 | 860 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.314 | 0.013 | 98 | 3.7 |
| SWC225BH | 225 | 56 | 28 | 7.812 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.538 | 0.023 | 122 | 4.9 |
| SWC250BH | 250 | 80 | 40 | 2.82×10 1 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 0.966 | 0.028 | 172 | 5.3 |
| SWC285BH | 285 | 120 | 58 | 8.28×10 1 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 2.011 | 0.05 | 263 | 6.3 |
| SWC315BH | 315 | 160 | 80 | 2.79×10 2 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 3.605 | 0.08 | 382 | 8 |
| SWC350BH | 350 | 225 | 110 | 7.44×10 2 | ≤15 | 150 | 1440 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 5.316 | 0.146 | 532 | 11.5 |
| SWC390BH | 390 | 320 | 160 | 1.86×10 3 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 12.16 | 0.222 | 738 | 15 |
| SWC440BH | 440 | 500 | 250 | 8.25×10 3 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 21.42 | 0.474 | 1190 | 21.7 |
| SWC490BH | 490 | 700 | 350 | 2.154×10 4 | ≤15 | 190 | 1985 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 34.10 | 0.69 | 1542 | 27.3 |
| SWC550BH | 550 | 1000 | 500 | 6.335×10 4 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 68.92 | 1.357 | 2380 | 34 |
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China SWC-BH vexillum evolutionis iuncta coniunctio universalis Manufacturers and SWC-BH vexillum evolutionis iuncta coniunctio universalis Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Praecipua nostra producta sunt dentata copulatio, manica elastica columna acus coniunctio, columna elastica acus coniunctio, phalerae coniunctio cum elastico paxillo, uni- versa copulatio, mitra copulatio, maxilla coniunctio, stella copulatio, diaphragma copulatio, tympanum copulatio et euismod copulatio, Oldham coniunctio, LABIUM copulatio, concha copulatio, GL genus cylindrus catena copulatio et sic in. Etiam suscipit nibh et vestibulum vestibulum.
Nova officina aream circiter 16463.52m² operit. grave officina 5,500 M2, Subtilitas officina 4,600m², officium aedificationis et gymnasium 2000 M2, aula triclinium 500m², Warehouse 1000m², Viae, virentes, raedam areas 3563 M2.
