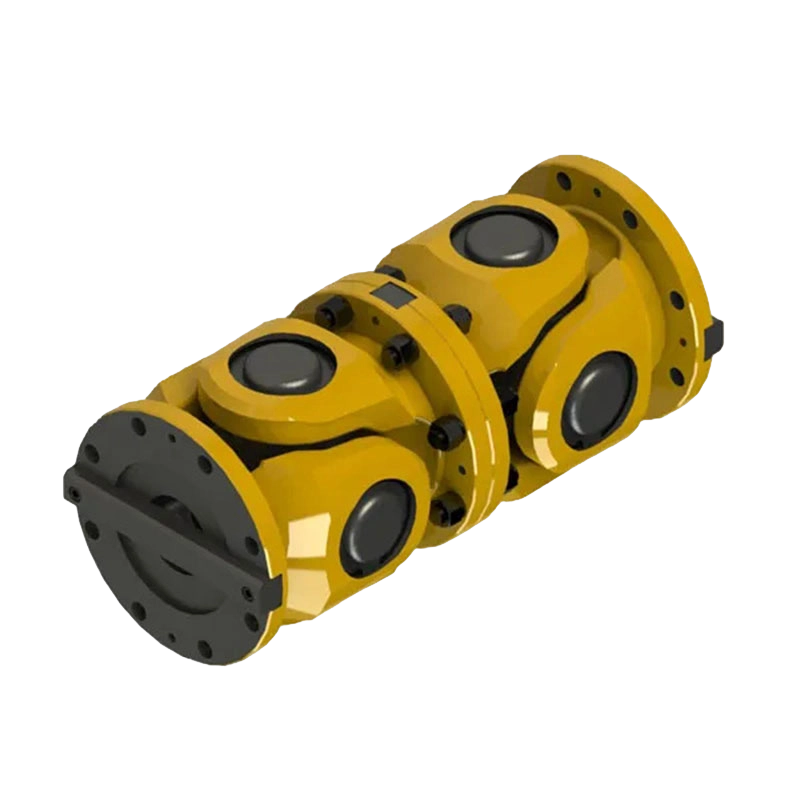

SWC-WD non-telescopia brevis copula universalis
SWC-WD Series Non Telescopic Brevis Type Universalis Copulatio specialiter machinatur ad ambitus industriales ubi spatium institutionis maxime circumscribitur. Core eius lineamentum est compactum, non-telescopicum breve consilium, quod insigniter apparatum optimizes in locis angustiis layout. Copulatio coniunctio per suam praecisionem machinationem universalem compaginem communem efficaciter accommodat misalignationes angularis usque ad 15°. Lenem et continuam potestatem praebet transmissionis dum substantialiter accentus mechanicos minuens et coniunctas partes gerunt, eamque solutionem optimam facit applicationes ad emendam angularis praecisionem requirunt et spatium utendi efficientis.
In terminis faciendis, coniunctio SWC-WD liberat efficaciam transmissionis torques eximiam et diuturnitatem temporis. Cum torqueo nominali extensione ab 22.4 kN·m ad 1000 kN·m convenire potest severissimas postulationes diversarum applicationum occurrere, a praecisione roboticis ad systemata gravia TRADUCTOR. Eius constructio robusta -featuring materiarum qualitatem et machinationem praecisionem - potentiae detrimentum minuit et perficiendi firmitatem in duris ambitibus praestat, et solutionem constantem nexum praebet, quae simplex structurae, institutionis otium, et humilis sustentationis impensas pro hodiernae potentiae industriae systematibus.
- Morbi condimentum
- Nuntius mitte
ARTI PARAMETERS

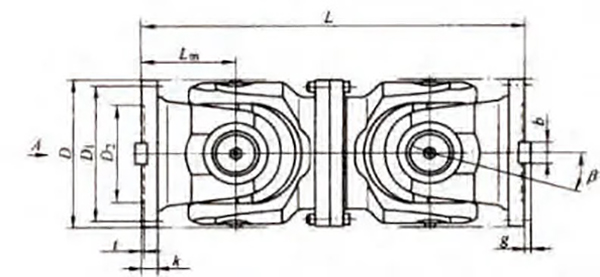

Parametri fundamentales et praecipuae dimensiones WD speciei non-telescopicae brevis coniunctio universalis
| Type | Rotatione Diameter D/mm | Nominal torque Tn/ kN.m | Lassitudine torques Tf/ kN.m | Perferens vitam factor L | Axis Anglus β/(°) | Dimension/mm | Momentum inertiae I/kg·m² | Massa m/kg | |||||||||
| L | D₁ (js11) | D₂ (H7) | D₃ | L m | n x φd | k | t | b (h9) | g | ||||||||
| SWC180WD | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 440 | 155 | 105 | 114 | 110 | 8×φ17 | 17 | 5 | 24 | 7 | 0.145 | 52 |
| SWC200WD | 200 | 36 | 18 | 1.115 | ≤15 | 460 | 170 | 120 | 133 | 115 | 8×φ17 | 17 | 5 | 28 | 8 | 0.261 | 76 |
| SWC225WD | 225 | 56 | 28 | 7.812 | ≤15 | 480 | 196 | 135 | 152 | 120 | 8×φ17 | 20 | 5 | 32 | 9 | 0.355 | 82 |
| SWC250WD | 250 | 80 | 40 | 2.82×10¹ | ≤15 | 560 | 218 | 150 | 168 | 140 | 8×φ19 | 25 | 6 | 40 | 12.5 | 0.831 | 127 |
| SWC285WD | 285 | 120 | 58 | 8.28×10¹ | ≤15 | 640 | 245 | 170 | 194 | 160 | 8×φ21 | 27 | 7 | 40 | 15 | 1.715 | 189 |
| SWC315WD | 315 | 160 | 80 | 2.79×10² | ≤15 | 720 | 280 | 185 | 219 | 180 | 10×φ23 | 32 | 8 | 40 | 15 | 2.82 | 270 |
| SWC350WD | 350 | 225 | 110 | 7.44×10² | ≤15 | 776 | 310 | 210 | 245 | 194 | 10×φ23 | 35 | 8 | 50 | 16 | 4.791 | 370 |
| SWC390WD | 390 | 320 | 160 | 1.86×10³ | ≤15 | 860 | 345 | 235 | 267 | 215 | 10×φ25 | 40 | 8 | 70 | 18 | 8.229 | 524 |
| SWC440WD | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1040 | 390 | 255 | 325 | 260 | 16×φ28 | 42 | 10 | 80 | 20 | 15.32 | 798 |
| SWC490WD | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1080 | 435 | 275 | 351 | 270 | 16×φ31 | 47 | 12 | 90 | 22.5 | 25.74 | 1055 |
| SWC550WD | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1220 | 492 | 320 | 426 | 305 | 16×φ31 | 50 | 12 | 100 | 22.5 | 46.78 | 1524 |
