Contineo tactus

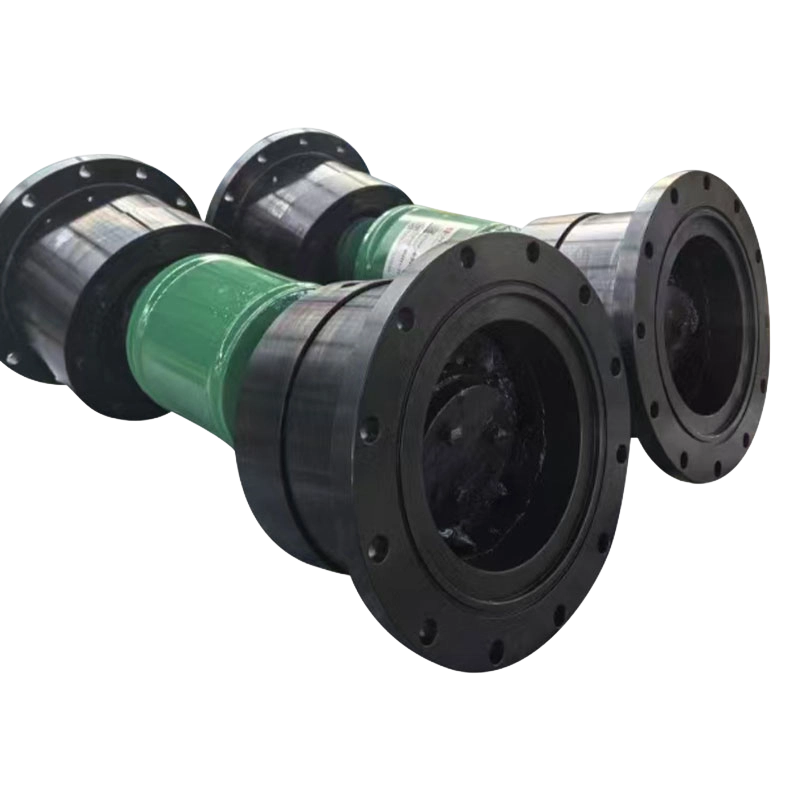

QWL Type Ball Cavea Universalis Copulatio
The QWL-series pila-cavea universalis coitus Est potentia tradendi componentis quae altam praecisionem cum notis transmissionibus constante-velocitatis coniungit. Eius nucleus utilitas in sua facultate est ut perfecte synchrona, constanti-velocitas conversionis inter spicula pulsis et agitata servetur, etiamsi angularis sit misalignatio vel levis obsessio; Haec effectio signanter superat communem iuncturas crucis-sagittae universales. Torque transmittitur per purum motum volvens praecisionem globi ferri inter fenestras caveam et stadia.
Series offert ratings nominales torques ab 180 N·m ad 10,000 N·m et diametros inter 85 mm et 275 mm adductos, maximis misalignationibus angulatis 14° ad 18° sustinens. QWL coniunctio robustam repugnantiam praebet, propter suum symmetricum stativum et stabilis mechanicae structurae consilium, dum efficaciter eliminat celeritatem fluctuationes et vibrationes in transmissione. Late adhibentur in applicationibus ad eximiam transmissionem praecisionem requirendam, sicut in cylindro tabularum molarum volventium metallurgicarum, CNC instrumentum machinae fusi, linearum TRADUCTORIUM praecisio, et machinamenta machinae occisio- nis, idealis nexus solutionis inservit pro magno praecisione motui sub onere operando condiciones assequendas.
- Morbi condimentum
- Nuntius mitte

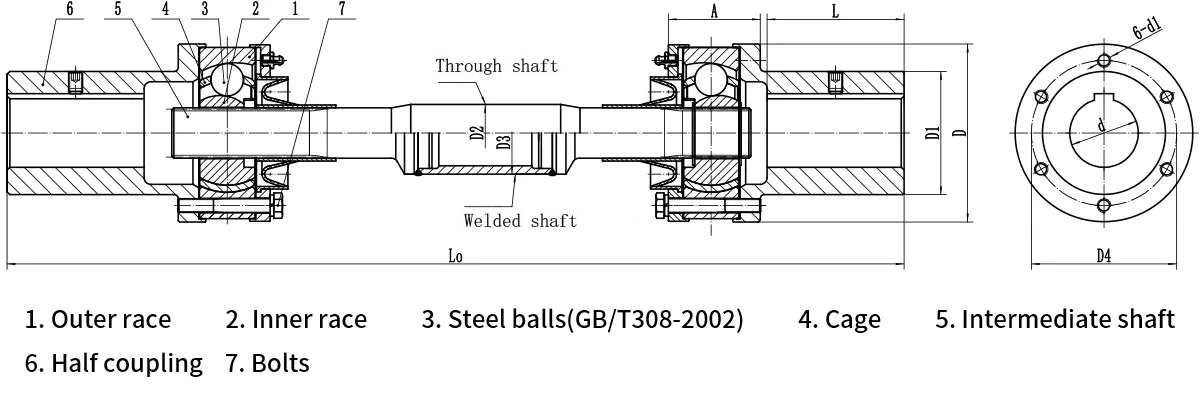

ARTI PARAMETERS
| Type | Nominal torque Tn/N・m | Maxime licita hastile inclinationis angulus βmax（°） | hastile foraminis diametro d* H7） | hastile foramen longitudo L | D | L0 min | Totalis longitudo L0 | A | D1 | D2 | D3 | D4 | Bolt Diameter d1 | Momentum inertia I/kg·m2 | Mass m/kg | |||||||||
| L0 min | per 100 incrementoo | L0 min | per 100 incrementoo | |||||||||||||||||||||
| Stabilis status | Operans status | Y | J | Per hastile | iuncta hastile | Per hastile | iuncta hastile | Per hastile | iuncta hastile | Per hastile | iuncta hastile | Per hastile | iuncta hastile | |||||||||||
| QWL1 | 180 | 16 | 14 | 25 | 62 | 44 | 85 | 284 | 392 | 24 | 48 | 55 | 20 | 50 | 66 | M8 | 0.0019 | 0.00216 | 0.0001 | 0.00029 | 3.94 | 4.68 | 0.25 | 0.55 |
| 28 | ||||||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| 32 | ||||||||||||||||||||||||
| 35 | ||||||||||||||||||||||||
| QWL2 | 355 | 16 | 14 | 32 | 82 | 60 | 100 | 394 | 478 | 32 | 56 | 66 | 30 | 50 | 80 | M8 | 0.00511 | 0.00535 | 0.0006 | 0.00029 | 7.21 | 7.92 | 0.56 | 0.55 |
| 35 | ||||||||||||||||||||||||
| 38 | 112 | 84 | ||||||||||||||||||||||
| 40 | ||||||||||||||||||||||||
| 45 | ||||||||||||||||||||||||
| QWL3 | 800 | 18 | 16 | 45 | 112 | 84 | 130 | 443 | 561 | 40 | 68 | 90 | 31.5 | 60 | 106 | M10 | 0.01899 | 0.01964 | 0.00008 | 0.00052 | 14.69 | 19.02 | 0.61 | 0.68 |
| 48 | ||||||||||||||||||||||||
| 50 | ||||||||||||||||||||||||
| 55 | ||||||||||||||||||||||||
| 56 | ||||||||||||||||||||||||
| 60 | 142 | 107 | ||||||||||||||||||||||
| 63 | ||||||||||||||||||||||||
| 65 | ||||||||||||||||||||||||
| 70 | ||||||||||||||||||||||||
| QWL4 | 1400 | 18 | 16 | 55 | 112 | 84 | 150 | 537 | 643 | 48 | 80 | 105 | 44.5 | 76 | 124 | M12 | 0.04438 | 0.04638 | 0.00029 | 0.00111 | 25.06 | 27.42 | 1.19 | 0.88 |
| 56 | ||||||||||||||||||||||||
| 60 | 142 | 107 | ||||||||||||||||||||||
| 63 | ||||||||||||||||||||||||
| 65 | ||||||||||||||||||||||||
| 70 | ||||||||||||||||||||||||
| 71 | ||||||||||||||||||||||||
| 75 | ||||||||||||||||||||||||
| QWL5 | 2240 | 18 | 16 | 63 | 142 | 107 | 175 | 574 | 714 | 54 | 92 | 120 | 50 | 89 | 140 | M16 | 0.11238 | 0.11663 | 0.00048 | 0.00183 | 36.32 | 40.17 | 1.54 | 1.04 |
| 65 | ||||||||||||||||||||||||
| 70 | ||||||||||||||||||||||||
| 71 | ||||||||||||||||||||||||
| 75 | ||||||||||||||||||||||||
| 80 | 172 | 132 | ||||||||||||||||||||||
| 85 | ||||||||||||||||||||||||
| 90 | ||||||||||||||||||||||||
| QWL6 | 3150 | 18 | 16 | 71 | 142 | 107 | 200 | 675 | 805 | 54 | 103 | 140 | 57.5 | 102 | 159 | M12 | 0.21635 | 0.2236 | 0.00084 | 0.00328 | 55.11 | 59.95 | 2.04 | 1.04 |
| 75 | ||||||||||||||||||||||||
| 80 | 172 | 132 | ||||||||||||||||||||||
| 85 | ||||||||||||||||||||||||
| 90 | ||||||||||||||||||||||||
| 95 | ||||||||||||||||||||||||
| 100 | 212 | 167 | ||||||||||||||||||||||
| 110 | ||||||||||||||||||||||||
| QWL7 | 4500 | 18 | 16 | 80 | 172 | 132 | 220 | 701 | 840 | 54 | 110 | 160 | 63 | 102 | 180 | M12 | 0.348 | 0.3555 | 0.00122 | 0.00328 | 72.34 | 77.54 | 2.45 | 1.42 |
| 85 | ||||||||||||||||||||||||
| 90 | ||||||||||||||||||||||||
| 95 | ||||||||||||||||||||||||
| 100 | 212 | 167 | ||||||||||||||||||||||
| 110 | ||||||||||||||||||||||||
| 120 | ||||||||||||||||||||||||
| QWL8 | 6300 | 20 | 18 | 90 | 172 | 132 | 245 | 710 | 910 | 60 | 124 | 180 | 76 | 14 | 197 | M16 | 0.584 | 0.618 | 0.00257 | 0.01138 | 96.92 | 109.97 | 3.56 | 2.6 |
| 95 | ||||||||||||||||||||||||
| 100 | 212 | 167 | ||||||||||||||||||||||
| 110 | ||||||||||||||||||||||||
| 120 | ||||||||||||||||||||||||
| 125 | ||||||||||||||||||||||||
| 130 | 252 | 202 | ||||||||||||||||||||||
| 140 | ||||||||||||||||||||||||
| QWL9 | 10000 | 20 | 18 | 100 | 212 | 167 | 275 | 842 | 1065 | 70 | 173 | 205 | 81 | 140 | 226 | M16 | 1.26225 | 1.298 | 0.00331 | 0.01138 | 148.36 | 162.84 | 4.04 | 2.6 |
| 110 | ||||||||||||||||||||||||
| 120 | ||||||||||||||||||||||||
| 125 | ||||||||||||||||||||||||
| 130 | 252 | 202 | ||||||||||||||||||||||
| 140 | ||||||||||||||||||||||||
| 150 | ||||||||||||||||||||||||
| 160 | 302 | 242 | ||||||||||||||||||||||
Nota:
1. Aureus nominalis in celeritate gyratorius n = 100 r/min. Valor calculi cum scapi inclinationis angulus 0° est.
2. Breve tempus onerare torque generatur in initio et braking (Tmax) est 3 temporibus torques normales (Tn), et durationem XV secundis non excedunt.
