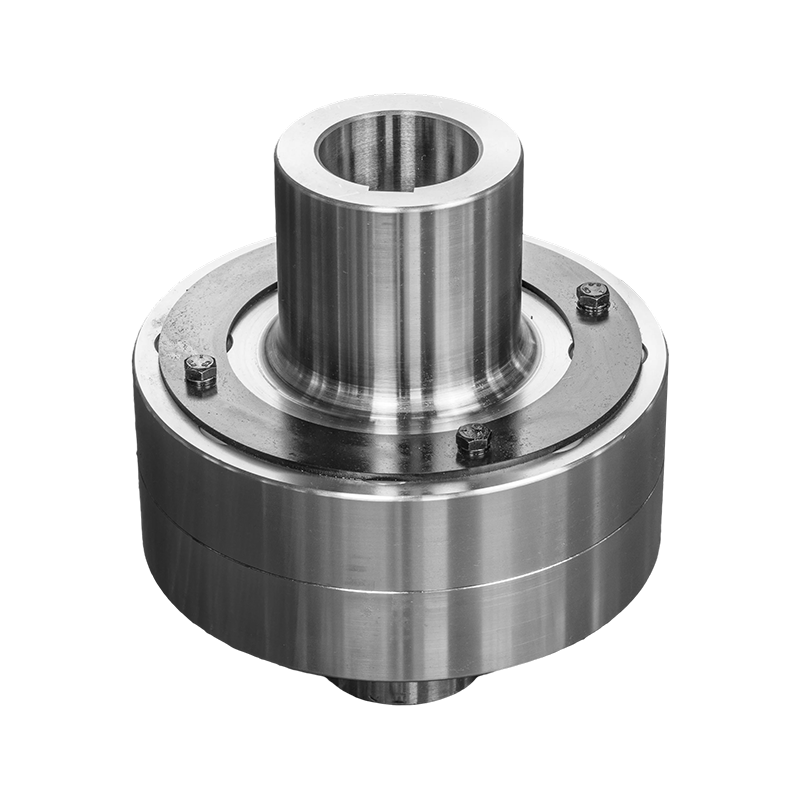

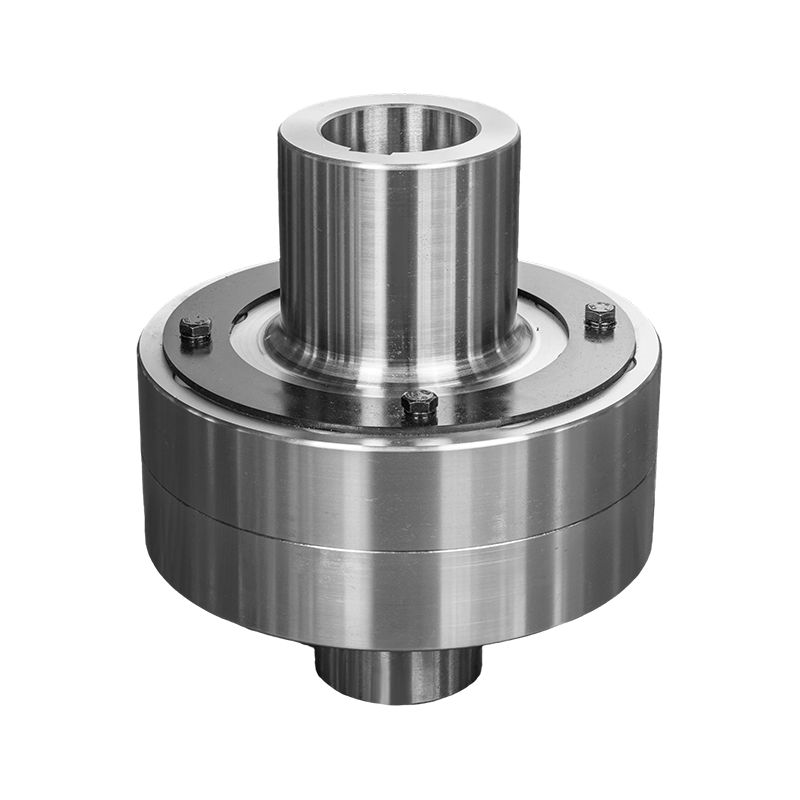

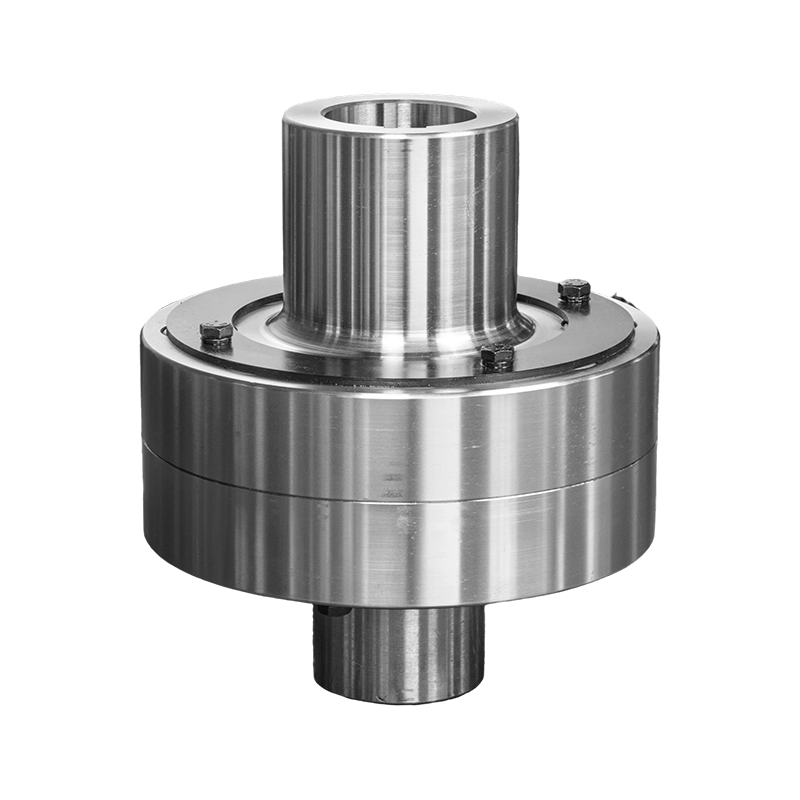

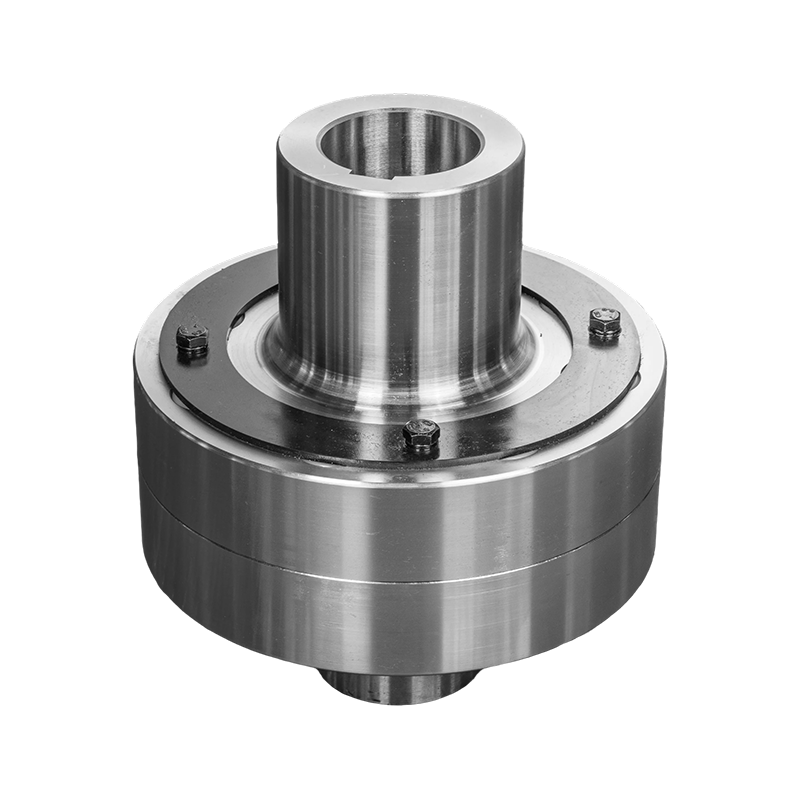

HC genus elasticum pin iuncturae (Q/YZ31001X-2018)
HC genus elasticum pin iuncturae (Q/YZ31001X-2018) summus effectus est iuncturae flexibilis quae in componentibus elasticis non-metallicis utitur et stricte secundum regulam Q/YZ31001X-2018 designatur. Praecipua eius utilitas in usu GENERALIS MC nylon sicut materia elastica clavo elastica, quae non solum altissimas vires et optimam gerunt resistentiam habet, sed etiam optimam stabilitatem chemicam habet, eamque apprime aptam ad ambitus mordax duris laborantibus facit. Copula subtilis compages habet, ex media iuncturas, columnae clavos, globos, fulmina, et lotores. Accommodare potest amplis temperaturis amplis inter 20℃ ad 70℃, stabilis ac certa potestas tradendi sub diversis conditionibus climaticis procurandi.
In applicationibus industrialibus practicis, HC genus elasticum clavum coagulum (Q/YZ31001X-2018) maxime altum demonstrat flexibilitatem conformationis. Hastile perforatum specierum duarum mediarum iuncturarum suo arbitrio componi potest secundum apparatum actualem requisitorum, valde simpliciorem institutionem et processum adaptans. Secundum varias species, torques nominalis, qui ferri potest ab 250 N·m ad 180000 N·m, patet, et celeritas maxima licita 8500 r/min potest pervenire, plene occurrens varias potentias necessitates ex levi machinatione ad gravem apparatum industrialem. Cum praeclaro impulsus effusio et buffering perficiendi ac robusti structuralis consilio, hoc productum late in campis industrialibus clavis utendum est, ut metallurgia, fodienda, graphio, elevatio, et apparatum portus. Optima electio est ad meliorem efficientiam et salutem perficiendis systematibus mechanicis
- Morbi condimentum
- Nuntius mitte
ARTI PARAMETERS

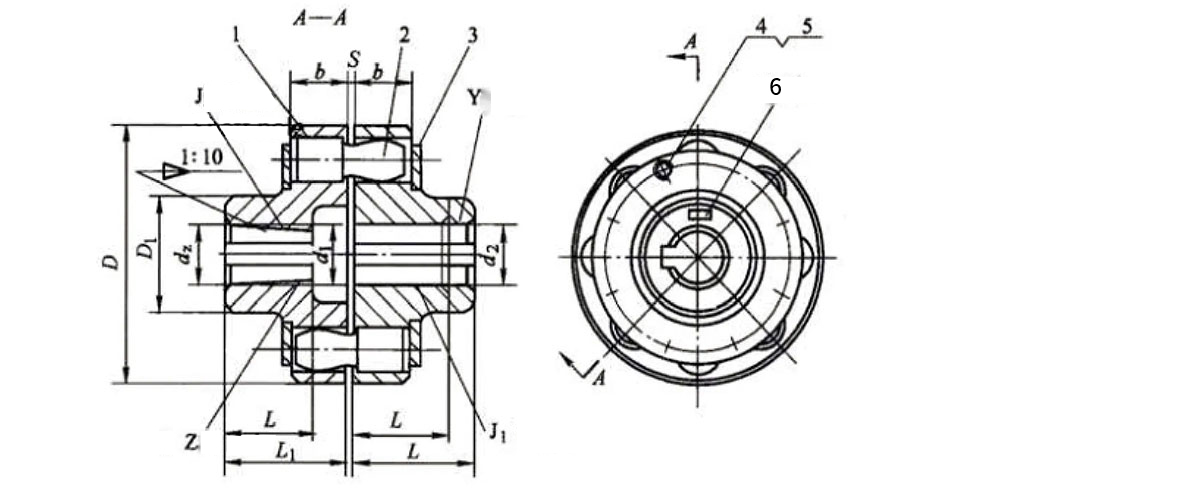

1-dimidium iuncturae 2-pin 3-occidere 4-fulmen 5-gasket 6- Marcas
Praecipuae ambitus ac rationes praecipuae generis HC elasticarum clavorum iuncturae
| Type | Nominal torque N·m | Celeritas licita [n]/r.min⁻¹ | Scapus diametri d₁, d₂, d z | Hastile longitudinis | D | D₁ | S | b | Momentum inertiae ego/kg·m² | Mass m/kg | ||
| Y | J、J₁、Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100,110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100,110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130,140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130,140,150 | 252 | 202 | 252 | |||||||||
| 160,170,180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130,140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160,170,180 | 302 | 242 | 302 | |||||||||
| 190,200,220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160,170,180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190,200,220 | 352 | 282 | 352 | |||||||||
| 240,250,260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190,200,220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240,250,260 | 410 | 330 | - | |||||||||
| 280,300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240,250,260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280,300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
Nota: momentum inertiae et massae secundum J/Y calculi compositionis genus et minimum scapus foraminis diametri computantur.
