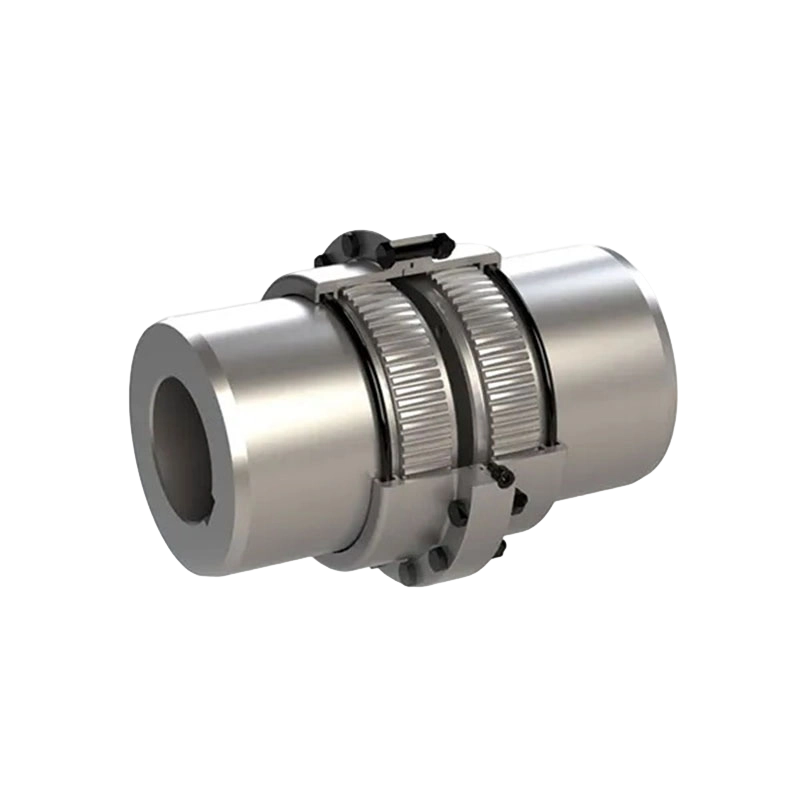

GB Drum calces iuncturae (Q/YG11001X-2018)
Product Caput Overview:
GB-type Drum-formata Apparatus Copultionis (Standard: Q/YG11001X-2018) summus finis potentiae solutionis transmissionis factae per MCC Gravis Industry Technologiae (Zhenjiang) Co, Ltd. Ut auctor productus in campo transmissionis mechanicae, efficientiam, innovationem machinalem et durabilitatem technologiae industrialis et firmitatem redintegrat.
Exceptional Design and Engineering Features:
1. Robustum Construction et Impact resistentia; Faciendo utens summus gradus materiae, hoc productum duritiem eximiam possidet. Sub media, gravia, immo extremae oneris condiciones stabiliter operatur - inter quae implicantur gravia ictum - ita ut diuturnum tempus operandi fidem et qualitatem obtineat.
2. Geometria Optimized Apparatus: Adhibendis technologiam machinationem machinarum calces tympanum informibus provectis, haec copulatio lineamenta calces geometriae optimized. Hoc consilium non solum signanter auget facultatem tradendi torques, sed etiam minuit extenuando detrimenta frictionale, quae fit in levioribus viribus tradendi et sustentandi intervalla extensa.
3. Summus Subtilitas Vestibulum ac Vibratio Reductio: Omnis componentia qualitatem rigorem subit imperium ad curandam eximiam accurationem dimensivam ac perfectam alignment. Hoc ipsum consilium exquisitum efficaciter mitigat vibrationes operationales, ita boosting in altiore totius systematis transmissionis efficientia.
4. Outstanding Aliquam Adaptability: Volebat duras ambitus industriales sustinere, producti lineamenta peculiaris anti-corrosionis superficiei efficiens. Haec curatio efficit apicem perficiendi etiam in fundis humidis vel mordentibus, significanter extendens vitam servitutis instrumentorum.
5. Commodum instruitur et Maximum Sustentationem Requirements: Consilium prioritizes facilitatem operationis on-site; eius structura intuitiva facit institutionem vivam et simplicem, ideoque temporis intervallum obscurando. Praeterea indoles eius humilis sustentationis substantialis diuturnum tempus generant compendia operativa pro negotiis.
Extensive Teli Technical Specifications:
Copulationum series in GB ipsius exemplorum amplitudine comprehensiva, ab GB1 ad GB25 distrahens, potest occurrere diversis postulationibus applicationum ab exiguis accuratis instrumentis ad systemata industrialis ultra-gravis-officium.
1. In terminis torques perficiendis, series torquibus nominalibus amplis admodum late patet, incipiens ab 0.63 kN·m (GB1) usque ad 5600 kN·m (GB25).
2. Secundum celeritatem rotationis aptabilitas, exempla minora maximam licitam celeritatem sustinent usque ad 6,500 r/min, dum ultra-maxima exempla operationem stabilem etiam sub celeritate, gravia onere condiciones tenent.
3. Quoad compatibilitate dimensiva, amplitudo diametri borealium extenditur a minimum 16 mm ad maximum 1,040 mm, longitudinum borealium ab 45 mm usque ad 900 mm variant.
4. Linea producta etiam immensam magnitudinem ponderis et voluminis demonstrat; unitas pondera ab leve pondus 3.0 kg ad ingens 22.38 talenta, permittens ad certas adaptationes cum variis ambitus institutionis physicae.
Diversis Industrial Application missiones
Propter eximiam versabilitatem GB-typorum iuncturas late receptae sunt per partes sequentes clavis clavis:
1. Gravis Machinery & Metallurgia: Maxime idoneae ad applicationes sicut ferrum volvens molendina et instrumenta fodienda, cum potentiae sustentatae partus in magna intensione operationes praebens.
2. Materia tractatio & elevatio: Motus materiales in grues, TRADUCTOR, TRADUCTOR, et variae machinationes elevatio tutatur et lenit.
Liquor Equipment & Industry Generalis 3.: Copiosa coniunctio subsidia praebet magnarum industrialium soleatus, compressores, technicae machinae, et portum tractantem apparatum..
- Morbi condimentum
- Nuntius mitte
ARTI PARAMETERS
 |  |
| GB1 ~ GB13 genus tympanum calces copuletur | GB14～GB25 genus tympanum calces copuletur |
GB typus tympanum calces iuncturae basic parametri et dimensiones principales
| Type | Nominal | Celeritas licita [n]/r·min⁻¹ | Scapus diametri | Hastile longitudinis | D | D₁ | D₂ | C | H | A | B | e | Momentum inertiae /k·m² | Moles uncto /mL | Mass /kg |
| d₁, d₂ | L | ||||||||||||||
| mm | |||||||||||||||
| GB1 | 0.63 | 6500 | 16-35 | 45 | 103 | 71 | 50 | 8 | 2.0 | 36 | 76 | 38 | 0.0031 | 51 | 3.0 |
| GB2 | 1.00 | 6000 | 20-45 | 50 | 115 | 83 | 60 | 8 | 2.0 | 42 | 88 | 42 | 0.0024 | 70 | 4.5 |
| GB3 | 1.6 | 5600 | 22-56 | 63 | 127 | 95 | 75 | 8 | 2.0 | 44 | 90 | 42 | 0.0042 | 68 | 5.5 |
| GB4 | 2.8 | 5100 | 38-65 | 71 | 149 | 116 | 90 | 8 | 2.0 | 49 | 98 | 42 | 0.0228 | 87 | 11.3 |
| GB5 | 4.5 | 4600 | 40-75 | 80 | 167 | 134 | 105 | 10 | 2.5 | 55 | 108 | 42 | 0.0418 | 125 | 15.9 |
| GB6 | 6.3 | 4300 | 45-90 | 90 | 187 | 153 | 125 | 10 | 2.5 | 56 | 110 | 42 | 0.0706 | 148 | 21.2 |
| GB7 | 8.0 | 4000 | 50-105 | 100 | 204 | 170 | 140 | 10 | 2.5 | 60 | 118 | 42 | 0.115 | 175 | 33.1 |
| GB8 | 11.20 | 3700 | 55-115 | 112 | 230 | 186 | 155 | 12 | 3.0 | 67 | 142 | 47 | 0.188 | 268 | 42.3 |
| GB9 | 18.00 | 3350 | 60-135 | 125 | 256 | 212 | 180 | 12 | 3.0 | 69 | 146 | 47 | 0.316 | 310 | 55.6 |
| GB10 | 25.00 | 3000 | 65-150 | 140 | 287 | 239 | 200 | 14 | 3.5 | 78 | 164 | 47 | 0.573 | 472 | 84.4 |
| GB11 | 36.1 | 2700 | 70-175 | 170 | 325 | 276 | 235 | 14 | 3.5 | 81 | 170 | 47 | 1.235 | 550 | 138 |
| GB12 | 56 | 2450 | 75-200 | 190 | 362 | 313 | 270 | 16 | 4.0 | 89 | 190 | 49 | 2.40 | 695 | 213 |
| GB13 | 80 | 2200 | 150-225 | 200 | 412 | 350 | 300 | 18 | 4.5 | 98 | 208 | 49 | 3.951 | 1019 | 269 |
| GB14 | 125 | 2000 | 170-250 | 235 | 462 | 410 | 335 | 22 | 5.5 | 172 | 296 | 63 | 8.025 | 2900 | 421 |
| GB15 | 195 | 1800 | 190-285 | 260 | 512 | 465 | 380 | 22 | 5.5 | 182 | 316 | 63 | 14.300 | 3700 | 608 |
| GB16 | 265 | 1600 | 220-320 | 285 | 580 | 522 | 430 | 28 | 7.0 | 209 | 354 | 67 | 23.925 | 4500 | 799 |
| GB17 | 383 | 1400 | 250-365 | 315 | 644 | 582 | 490 | 28 | 7.0 | 198 | 364 | 67 | 43.095 | 4900 | 1176 |
| GB18 | 550 | 1210 | 280-400 | 355 | 726 | 654 | 540 | 28 | 8.0 | 222 | 430 | 75 | 78.525 | 7000 | 1698 |
| GB19 | 800 | 1050 | 300-470 | 400 | 818 | 748 | 630 | 32 | 8.0 | 232 | 440 | 75 | 136.750 | 8900 | 2249 |
| GB20 | 1120 | 910 | 360-540 | 450 | 928 | 838 | 720 | 32 | 10.5 | 247 | 470 | 75 | 261.750 | 11000 | 3384 |
| GB21 | 1550 | 800 | 400-600 | 500 | 1022 | 928 | 810 | 40 | 11.5 | 255 | 490 | 75 | 461.600 | 13000 | 3912 |
| GB22 | 2000 | 700 | 450-680 | 560 | 1134 | 1036 | 915 | 40 | 13.0 | 265 | 510 | 75 | 734.300 | 16000 | 4970 |
| GB23 | 2800 | 610 | 530-770 | 710 | 1282 | 1178 | 1030 | 50 | 14.5 | 299 | 580 | 80 | 1517.00 | 28000 | 10013 |
| GB24 | 4000 | 500 | 560-850 | 800 | 1428 | 1322 | 1175 | 50 | 16.5 | 317 | 610 | 80 | 2838.5 | 33000 | 15015 |
| GB25 | 5600 | 420 | 670-1040 | 900 | 1644 | 1538 | 1390 | 50 | 19.0 | 325 | 620 | 80 | 5836.5 | 43000 | 22381 |
Nota:
1. Momentum ofinertiae et massae in mensa computantur secundum J 1 typus et includere hastile extensio.
2. Shaft foramen longitudinem J * 1 commendatur.
3. Axem cavum diametri cum parenthesi non adhibet cum consilio novo fit.
4.e opus est magnitudine sigillum reponere.
